倾角传感器

√    测量范围俯仰±180°，横滚±90°，方位±180°

√    测量轴 X轴 / Y轴 / Z轴

√    分辨率0.01°

√    DC 9～36V宽电压输入

√    IP67防护等级

√    输出信号 CAN2.0A/CAN2.0B

√    响应时间 0.01S

√    抗振动 10grms、10～1000Hz

Product Particulars

产品详情

产品介绍

岚谱智能推出的这款倾角传感器，是一款从核心微控制器到MEMS测量单元、电源及信号电路，全部采用国产元器件的自主产品。为确保其在各种工况下的可靠性和精度，每只传感器在出厂前都经过了全温范围补偿和长达360小时的长期稳定性测试。在功能配置上，该传感器支持CAN协议，并随产品附赠上位机软件，方便用户对原始数据进行实时显示与记录分析。其输出信号遵循CAN2.0A标准，采用非接触式安装方式，具备出色的抗电磁干扰和抗冲击振动能力。该系列产品主要应用于卫星通讯、特种指挥车辆、雷达天线等对姿态测量要求较高的移动平台，为中国装备制造业的国产化替代提供了多元化选择，也为提升工业自动化的自主保障能力提供了有力支撑。

规格名	规格值	规格名	规格值

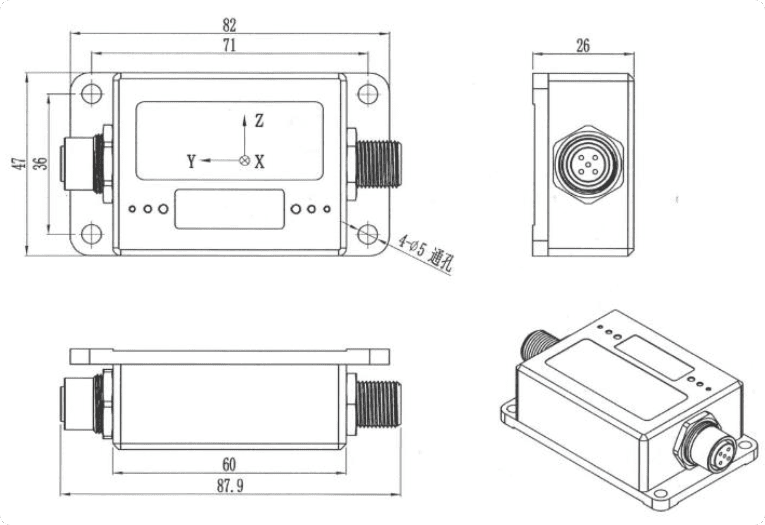

重量	.g	外形尺寸	824726mm
安装孔	ø5	安装螺丝	4颗M4机牙螺丝
电气接头	M12 五芯公，母插座	平均无故障工作时间	≥50000小时/次
输出信号	CAN2.0A/CAN2.0B	绝缘电阻	≥100 兆欧
抗冲击	100g@11ms、三轴向(半正弦波)	抗振动	10grms、10～1000Hz
防水等级	IP67	供电电压	9~36V
工作电流	40mA(12V)	工作温度	-40~85℃

参数名	参数值	参数名	参数值
测量范围	横滚±180°，俯仰±90°，方位±180°	测量轴	X 轴 / Y 轴 / Z 轴
分辨率	0.01°	静态精度（RMS）	± 0.05°

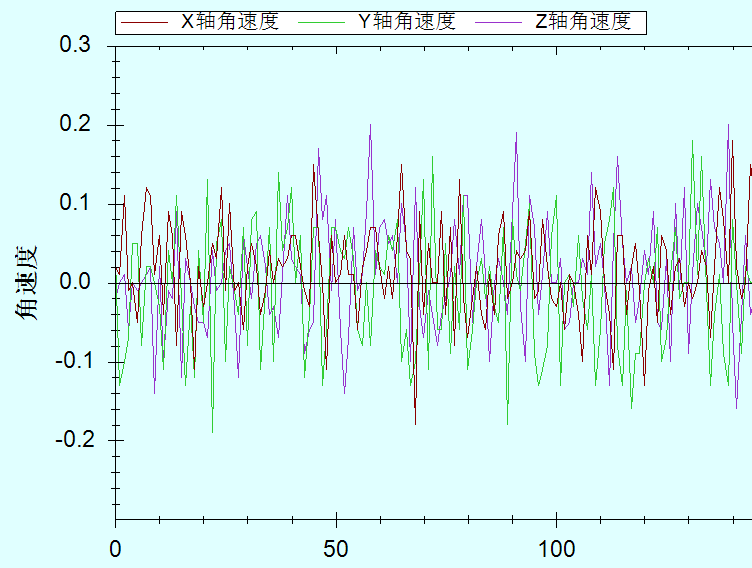

动态精度（RMS）	± 0.1°	角速率精度（RMS)	0.1°/s
角速率分辨率	0.01°/s	三轴陀螺仪量程	250°/s
三轴加速度计量程	±4g	加速度分辨率	0.001g
加速度精度（RMS）	5mg	零偏不稳定性（Allan）	8°/h
零点温度系数	±0.01°/℃	灵敏度温度系数	≤100ppm/℃
上电启动时间	1S	响应时间	0.01S
电磁兼容性	依照 EN61000 和 GBT17626	平均无故障工作时间	≥50000小时/次
